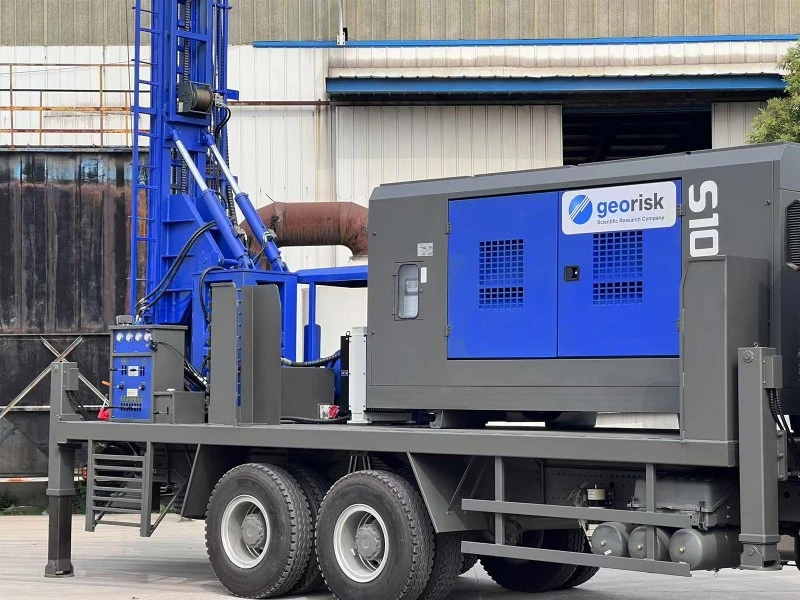

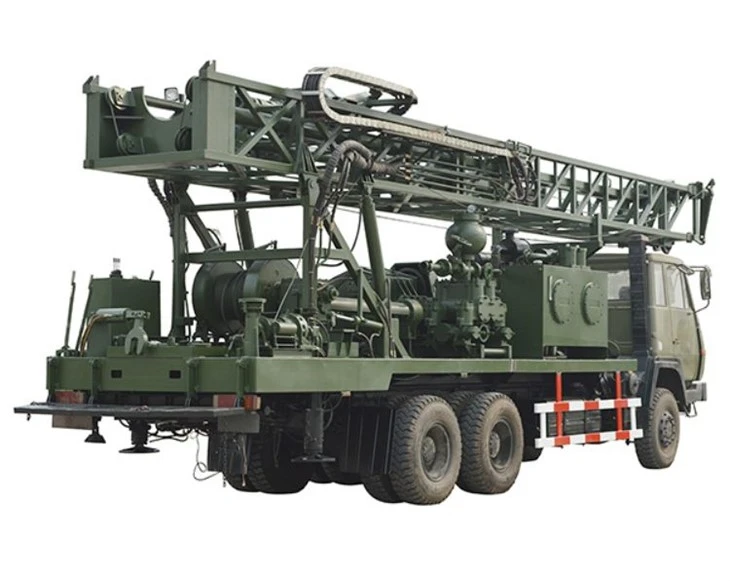

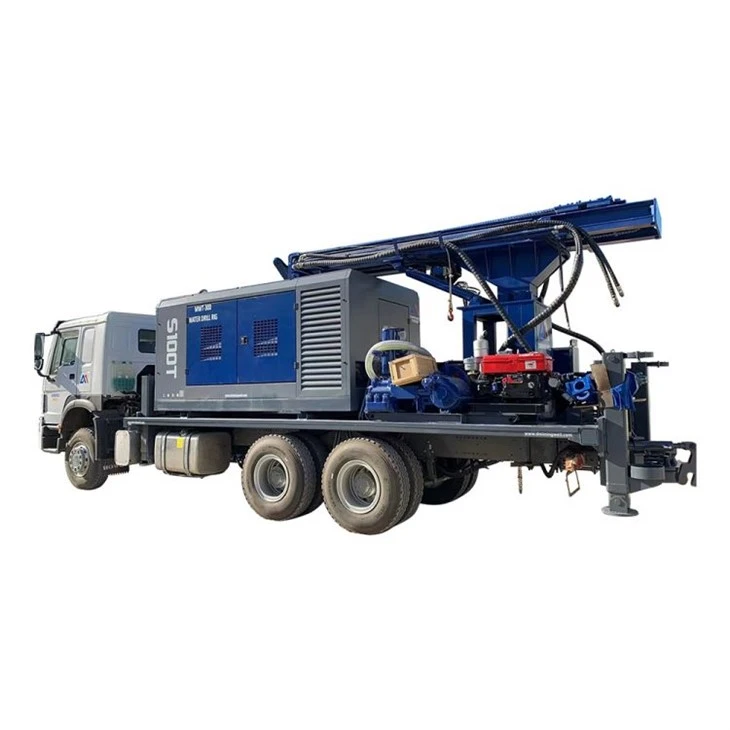

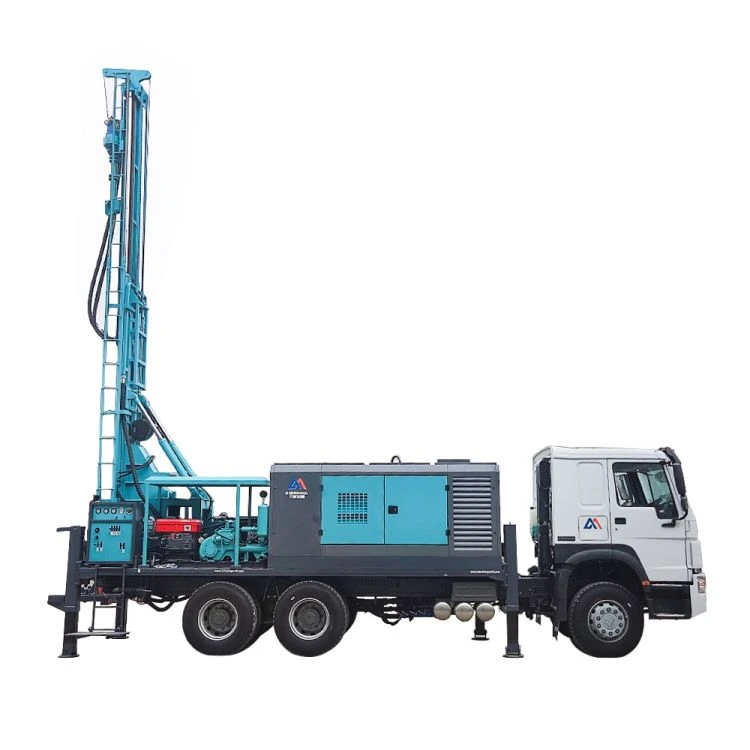

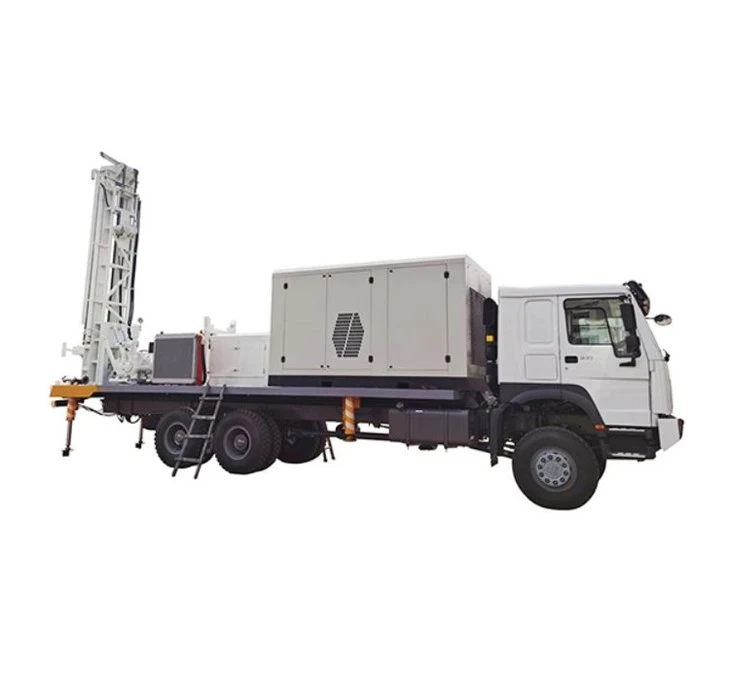

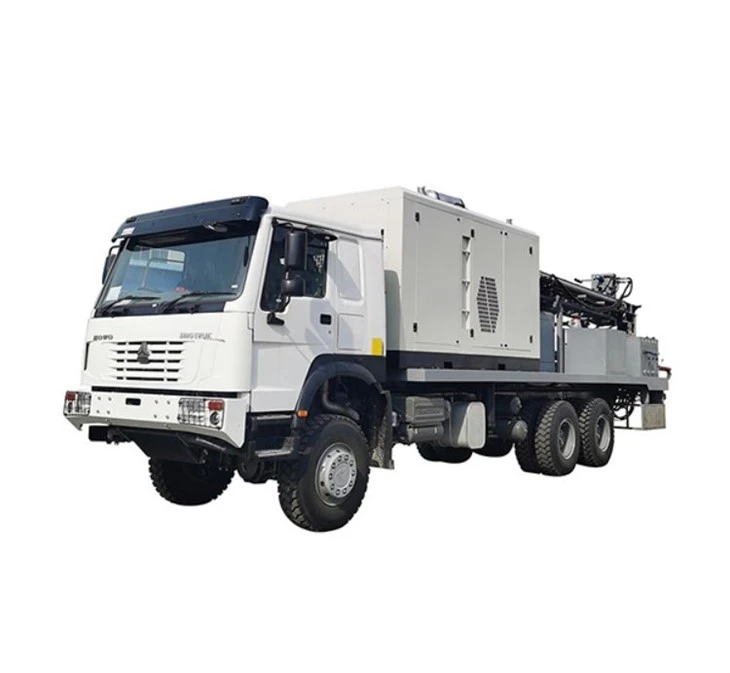

Опрема за бушење бушотине за воду монтирана на камион





Тецхницал Параметерс	МВТ-180	МВТ-250	МВТ-280	МВТ-350	МВТ-400	МВТ-500	МВТ-680	МВТ-800
Дубина бушења (м)	180	250	280	350	400	500	680	800
Пречник бургије (мм)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Екуиппед Енгине	Иуцхаи 65кВ или ПТО	Иуцхаи 70кВ или ПТО	Иуцхаи 75кВ или ПТО	Иуцхаи 92кВ или ПТО	ДЕУТЗ 103кВ или ПТО	Иуцхаи 118кВ или ПТО	Цумминс 154кВ или ПТО	Цумминс 194кВ или ПТО
Ход увлачења (м)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Дужина бушаће цеви (м)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Брзина замаха (о/мин)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Обртни момент (Нм)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
Сила подизања опреме (Т)	12	14	17	18	25	26	30	36







Капацитет

Пречник рупе: 140 – 325 мм (51/2 инча – 13 инча)

Максимална дубина: 250 метара при пречнику 203 мм (8 инча).

Метода бушења: ДТХ и ротационо бушење



Приме Мовер

Опција 1: Користите ПТО систем и користите мењач за пренос снаге од мотора камиона (290хп/336хп/371хп) за погон хидрауличног система.

Опција 2: Индивидуална конфигурација платформе са дизел мотором од 75кв.



Структура платформе

Заварена челична конструкција типа И и Ц за тешке услове рада прекривена решеткастим плочама од 5 мм



Маст Ассембли

Композитна грана за бушење се подиже помоћу двоструких цилиндара, повећавајући силу дизања и смањујући транспортне димензије.

Укупна дужина јарбола: 8000 мм

Ход окретне главе: 6600 мм

Руковање штапом: 6 м

Отвор централизатора: 14 инча (355 мм)

Цилиндри за подизање јарбола: јарбол се подиже двоструким хидрауличним цилиндрима



Систем за храњење

1 к хидраулични цилиндар двоструког дејства са системом намотавања ужета 1:3

Сила повлачења: 17 тона

Сила повлачења: 10 – 110 тона

Брзина повлачења: 25 м/мин

Брзина повлачења: 30 м/мин



Склоп окретне главе

Саморазвијено челично тело са цилиндричним редуктором и подмазивањем у уљном купатилу, покретано двоструким хидрауличним моторима.

Максимални обртни момент: 6000 Нм

Брзина: 66 – 135 о/мин фина контрола



Хидраулични систем

2 к пумпе за дозирање за довод и ротацију

1 к пумпа за дозирање за блатну пумпу

3 к пумпе за дозирање за хидраулички хладњак, помоћни рад и микро напајање.

Максимални системски притисак: 2900 пси (200 бар)

Хладњак хидрауличног уља: 70 гпм

Капацитет резервоара за хидраулично уље: 600 литара



Контролна табла

Централна контролна табла се налази на задњем делу јединице са лаким приступом поду за бушење и опремљена је свим потребним инструментима, контролним системима и прекидачима за случај нужде. Уређај за закључавање је обезбеђен како би се осигурала сигурност контролне табле.



Кључ за уклањање

4 к хидрауличне дизалице за нивелисање су обезбеђене за брзо постављање и нивелисање дизалица, опремљене телескопским вођицама за тешке услове рада. Повратни вентили за закључавање су обезбеђени ради сигурности и имају довољну носивост.



Пумпа за убризгавање воде/пене (опционо)

Триплекс пумпа за убризгавање воде са хидрауличним погоном са неопходним прибором, регулатором притиска, регулатором протока, неповратним вентилом и усисним филтером.

Максимални проток: 80 лпм

Максимални притисак: 40 кг/ск.цм

Једноструки мењач: Ручни мењач са једном шипком за причвршћивање шипке за бушење на окретну главу

Витло: Хидраулично управљано помоћно витло за утовар бушаће шипке у мењач шипки са капацитетом дизања од 5 тона.



Машина за заваривање

Полу-без четкица алтернатор за заваривање је доступан за заваривање кућишта

Препоручена величина електроде: само 2,5 мм до 5 мм

Струја заваривања: 300 ампера при 60% радног циклуса

Опциона једнофазна: 6.0 кВА @ 220в, 50 Хз



Подмазивач за гасне линије

Инлине лубрицатор са позитивним дејством Вентуријевог типа је доступан за подмазивање чекића у бушотини.

Капацитет резервоара за гориво: 15 литара

Радни притисак: 350 пси



Препоручени ваздушни компресор

МИНИНГВЕЛЛ/АТЛАС ЦОПЦО/ЛИУТЕЦХ

Капацитет ваздушног компресора:

1100ЦФМ – 25 БАР – 309кВ мотор

900ЦФМ – 22 БАР – 228кв мотор



Муд пумп

Блатна пумпа БВ 250 са хидрауличним погоном

Ход: 4 инча (100 мм)

Снага мотора: 15 Кв

Запремина (препоручени максимум): 250Л/мин

Максимални радни притисак: 2.5Мпа

Додатна опрема: Ноћно светло, кутија за алат, постоље за чекић

Упутство за употребу: Упутство за употребу, одржавање и резервне делове



Опције камиона

Камион СИНО ХОВО: 6*4/6*6/8*4

Камион Донгфенг: 6*4/6*6/8*4

Шанкси камион: 6*4/6*6/8*4







Наша опрема за бушење бушотина монтирана на камион је прилагођени производ који купци могу прилагодити својим стварним потребама.
