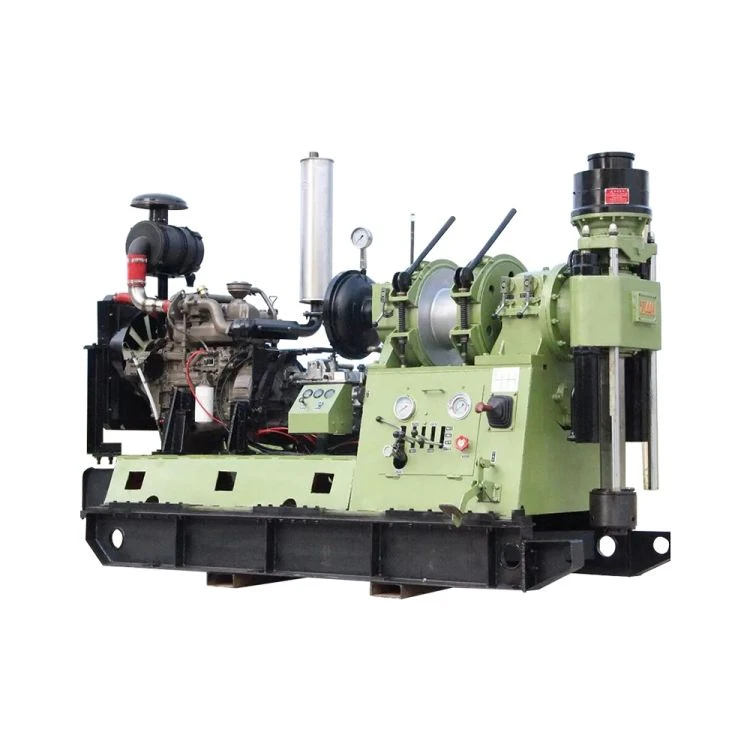

Геолошка опрема за језгро бушење са гусеничаром

Геолошка опрема за језгро бушење са гусеничаром

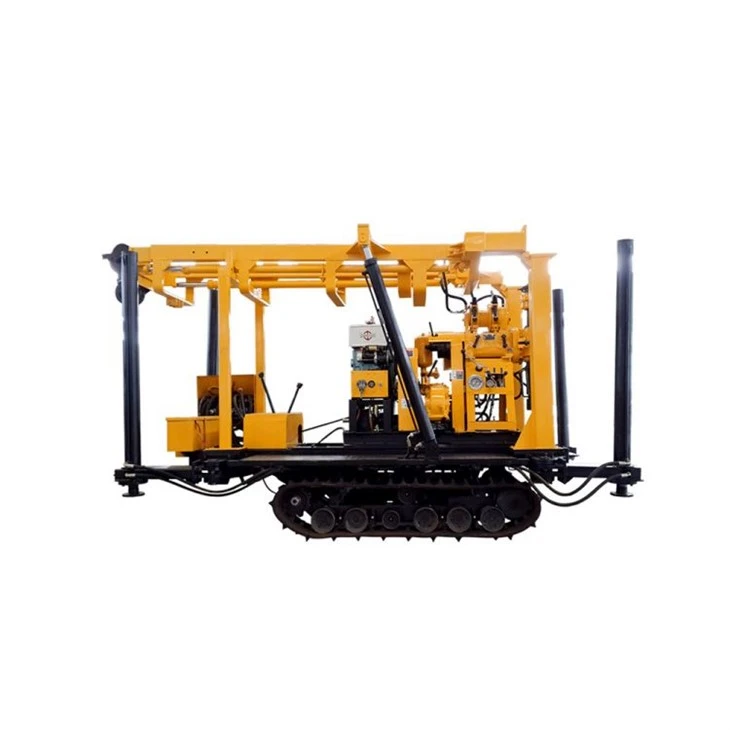

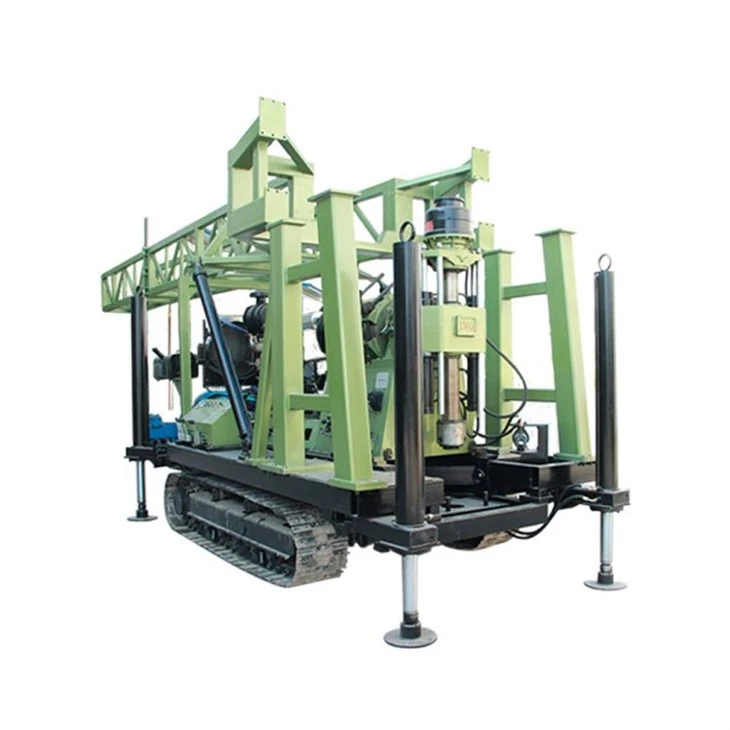

КСИ-44Постројење за бушење монтирано на гусјеницама је опрема за језгро бушења углавном за дијамантска и карбидна бушења, која се углавном користи у геологији, металургији, угљу, хидрологији, инжењерингу и другим индустријама, а може се користити и за инжењерско геолошка истраживања , плитка експлоатација нафте и гаса, вентилација рудничког тунела, дренажа, бушење хидролошких бунара и инжењерска изградња шипова великог пречника.

Pošalji upit

Preuzimanje

Opis

Спецификације

Тецхницал Параметерс		Спецификација цеви за бушење (мм)	Дубина бушења (м)
Домаћа бушаћа цев	Тип унутрашњег задебљања	42	1400
		50	1000
		60	830
	Језгро ужета	55.5	1250
		71	1000
		89	800
ДЦДМА цев за бушење		БК цев за бушење	1300
		НК цев за бушење	1000
		ХК цев за бушење	750
		ПК цев за бушење	420
	Спољни тип задебљања	60	800
		73	500
		89	300
Дрилл Англе		0 степен -360 степен
Мотор	Модел	Повер	Брзина
Мотор	Y225S-4	37кВ	1480р/мин
Дизел мотор	ЦА4110	81кВ	2800р/мин
Гиратор
Тип: двоцилиндрична хидраулична машина за храњење ротационог типа
Пречник вертикале		φ93мм
вратило кроз рупу
Вертикална брзина вретена
Ротација напред (о/мин)		60/90/166/272/379/481/183/296/514/835/1164/1476
Реверзна брзина (о/мин)		63/198
Макс. обртни момент вертикалне осовине		8000N·m
Вертикални ход		600мм
Макс. гравитација вертикалне осе		125КН
Макс. притисак вертикалног вратила		90КН
Хоист
Тип: Планетарни зупчаник, ручна кочница
Пречник ужета		φ18.5мм
Капацитет жичаног ужета бубња		95м (намотано седам слојева)
Макс. сила дизања једног ужета		45КН
Брзина подизања жичаног ужета
Линеарна брзина бубња (м/с)		0.7-2.68м/с (дванаест разреда)
Квачило
Тип: аутомобилско специјално суво фрикционо квачило са једним диском
(у складу са 6Т46 мењачем)
Хидраулични систем
Притисак система
Називни притисак		20Мпа
Највећи притисак		25Мпа
Капацитет		20мл/р
Рацк сецтион
Тип: клизни тип (са клизном базом)
Риг леђни удар		460мм
Удаљеност рупа		260мм
Димензије (ДШВ)		355022003100мм
Тежина опреме (са погонским мотором)		6300кг

Детаљ о производу

Име бренда: минингвелл
Минимална количина поруџбине: 1 сет
Детаљи паковања: стандардно паковање за извоз
Време испоруке: 15-20 дана
Услови плаћања: Л/Ц, Т/Т, Вестерн Унион

КСИ-44Главне карактеристике за бушење језгром стене гусеничара

1. Са више степена брзине ротације (12 напред и 2 уназад) и разумним опсегом брзине ротације, обртним моментом мале брзине (до 8000Н.м), није погодан само за бушење легура и дијаманата, већ и за инжењерска геолошка истраживања , бушење хидролошких бунара и изградња темељних шипова.

2. Пречник отвора вертикалног вратила (93 мм), двоцилиндрично хидраулично пуњење, дуг ход (до 600 мм), снажна прилагодљивост процеса, посебно погодна за бушење ужета за бушаће цеви великог пречника (горње језгро), што је погодно за побољшање ефикасности бушења.

3. Усвајање Тсингхуа Ванлиианг 6Т46 трансмисије, широко упарен са Фотон, ЈАЦ, Каима, Вузхенг и другим моделима камиона. Зрела технологија, стабилан квалитет, јак капацитет преоптерећења, сервисне станице и додатна опрема широм земље.

4. Хидраулична стезна глава је диск опруге за стезање, хидраулични цилиндар за отпуштање, хидраулична стезна глава са аутоматским центрирањем са три шупљине.

5. Хидраулично подешавање укључује пумпу за уље зупчаника за снабдевање уљем, обезбеђујући једноставну инсталацију, лаку употребу, минималну потрошњу енергије, ниску температуру уља и конзистентан рад. Овај апарат се испоручује са ручном пумпом за уље; ако мотор поквари, ручна пумпа остаје употребљива за извлачење инструмената за бушење у шупљину.

6. Овај мотор може бити опремљен или са ФАВ ТИАНЦХАИ 4110 (81 кВ) атмосферским мотором или Гуангки Иуцхаи 4110 (105 кВ) варијантом са турбопуњачем.

7. Опрема за бушење монтирана на гусеничарима има низак центар гравитације, дуг размак померања (460 мм), чврсто фиксирање и стабилно бушење великом брзином.

8. Опремљен антивибрационим мерачем, који је добар за контролу пречника рупе. Мање ручке за утовар и истовар, флексибилан транспорт.

9. Он усваја шасију гусеничара, а ход цилиндра на подупирачу од 1,5 м може се аутоматски учитати, што је погодно за кретање и транспорт.

Главна апликација

Примарно запослене у областима као што су геологија, металургија, угаљ, хидрологија и инжењеринг, ове платформе за језгро бушење су такође погодне за геолошки инжењеринг, истраживање плитких нафте и гаса, вентилацију тунела рудника, дренажне системе, бушење хидролошких бунара и изградњу великих темељних шипова.
