И. Комплетна конфигурација и порекло јединице
Основне технолошке компоненте
КОМПРЕССОРНИ ЕЛЕМЕНТ (једностепена компресија)
Увезене компоненте
Систем управљања
Спојница
Уложак за учитавање \/ истовар вентила, регулациони вентил, соленоидни вентил
Филтер за усисавање ваздуха, филтер за уље, сепаратор уља
Флексибилна црева са високим температурама
Све горе наведене компоненте, укључујући управљачки систем и друге делове, производи АТЛАС ЦОПЦО АИРПОВЕР у Белгији или ОЕМ произведен у Европи.
Домаће компоненте
Приколица шасија и осовински систем, посебно дизајниран за кинеске услове на путу
Дизел мотор: Донгфенг Цумминс Цхина Стеге ИВ мотор
Кућиште, звучно изолопорено памук и преграде
Резервоар за складиштење ваздуха и сигурносни вентил
Хладни вентилатор и радијаторска јединица
Флексибилна црева и горивне цеви од околне температуре
Различити зглобови и одливци цеви
Дизелски филтер
Мењач
Минимални вентил за притисак
Сензори и сродно ожичење
Међу њима је дизел мотор произведен од стране Донгфенг Цумминс Енгине Цо, Лтд., Доо су друге компоненте ОЕМ произведене од стране добављача Атласа Цопца у Вукију.
ИИ. Приказ главног управљања
Манометар радничког притиска компресора
Дугме за утовар компресора
Кумулативни радни мерач рада
Лампица аларма и грешке
Покретање \/ заустављање дугмета и модул за управљање
Резервоар за гориво и ДЕФ (урее) Екран
Индикатор нивоа нафте
Индикатор за зачепљење уноса ваздуха
ИИИ. Главни уређаји и функције заштите
Аутоматска заштита искључивања:
Температура у облику компресора Светло високог аларма
Моторна уља под притиском ниског аларма
Температура расхладне течности мотора Висока аларма
Ниско гориво и деф Аларм на нивоу тенка
Искључивање само-провјере и регенератор после укидања
Стандардни систем за обуку за оптимизацију уштеде енергије
ИВ. Пратећи документи и ставке
Рад и приручник за рад производа и одржавања
Каталог резервних делова
Потврде под притиском и сертификатима за заштиту од безбедносних вентила
50- сатни комплет за одржавање

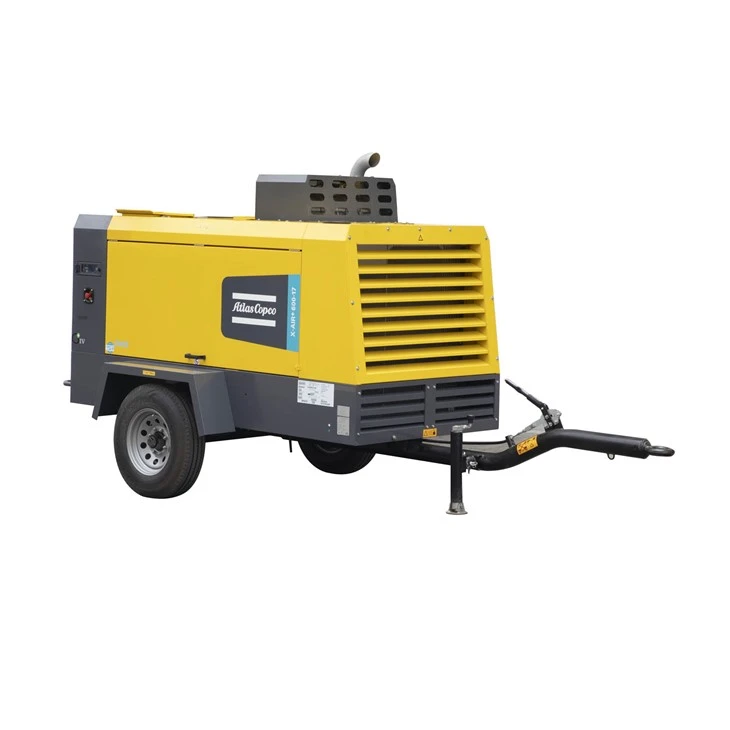

Кс-АИР 600-17 детаљ
1. Главни технички параметри
Образац за компресор ваздуха: Примарна компресија за вијак, хлађење ваздуха, дизел мотора, поље мобилни рад
|
Технички параметар
|
|
Кс-АИР + 600-17
|
|
Оцењена количина гаса ФАД
|
Кубични метар \/ минут м ³ \/ мин
|
17.2-14.3
|
|
Радни притисак
|
Килограм бар
|
5-17
|
|
Максимална брзина мотора (потпуно оптерећење)
|
РПМ (револуције у минути)
|
2200-1900
|
|
Запремина вијака за подмазивање
|
Подићи л
|
42 (замена количине по циклусу одржавања)
|
|
Јачина резервоара за складиштење гаса (резервоар за одвајање уља и гаса)
|
Подићи л
|
76
|
|
Резервоар за гориво \/ капацитет резервоара за уреа
|
Подићи л
|
175/-
|
|
Садржај уља на утичницу на компримовани ваздух
|
ппм
|
<5
|
|
Температура излазне температуре компримованог ваздуха (на основу референтних услова)
|
Целзијус 0 ц
|
100
|
|
Оцењене референтне услове рада
|
|
|
|
Апсолутни притисак уноса
|
Килограм бар
|
1
|
|
релативна влажност ваздуха
|
%
|
0
|
|
Температура улазног ваздуха
|
Целзијус 0 ц
|
20
|
|
Екстремни радни услови
|
|
|
|
Минимални ефективни радни притисак резервоара за складиштење гаса
|
Килограм бар
|
4
|
|
Максимални ефикасни радни притисак резервоара за складиштење гаса (истовар)
|
Килограм бар
|
18
|
|
Максимална температура околине
|
Целзијус 0 ц
|
50
|
|
Минимална почетна температура
|
Целзијус 0 ц
|
-10 \/ -25 (опционо хладни почетак)
|
|
Највиша висина
|
Ми м
|
3000
|
2 дизел мотор
| произвођач | Цумминс | |
| модел | Б5.9ЦС4 ГИВ стандард | |
| Излазна снага на називној брзини | Киловатт кв | 154 |
| Фактор учитавања | % | - |
| расхладна течност | Расхладна течност | |
| Цилиндри | Инлине 6- цилиндрични мотор | |
| Запремина система за подмазивање нафте | Подићи л | 16.5 (замена количине по циклусу одржавања) |
| Капацитет система за хлађење | Подићи л | 28 |
3. Укупне димензије и тежине
| Дужина читаве машине * Ширина * Висина - Тип приколице (укључујући МОП) | Милиметар мм | 4700*1940*2400 |
| Дужина читаве машине * Ширина * Висина - Кутија типа | Милиметар мм | 2960*1400*2110 |
| Тежина \/ кутија за целу машину (влажна тежина) | Килограм (кг) | 2300/2200 |
| Величина издувних вентила | Инч у | 1*G2,1*G3/4 |
